概述

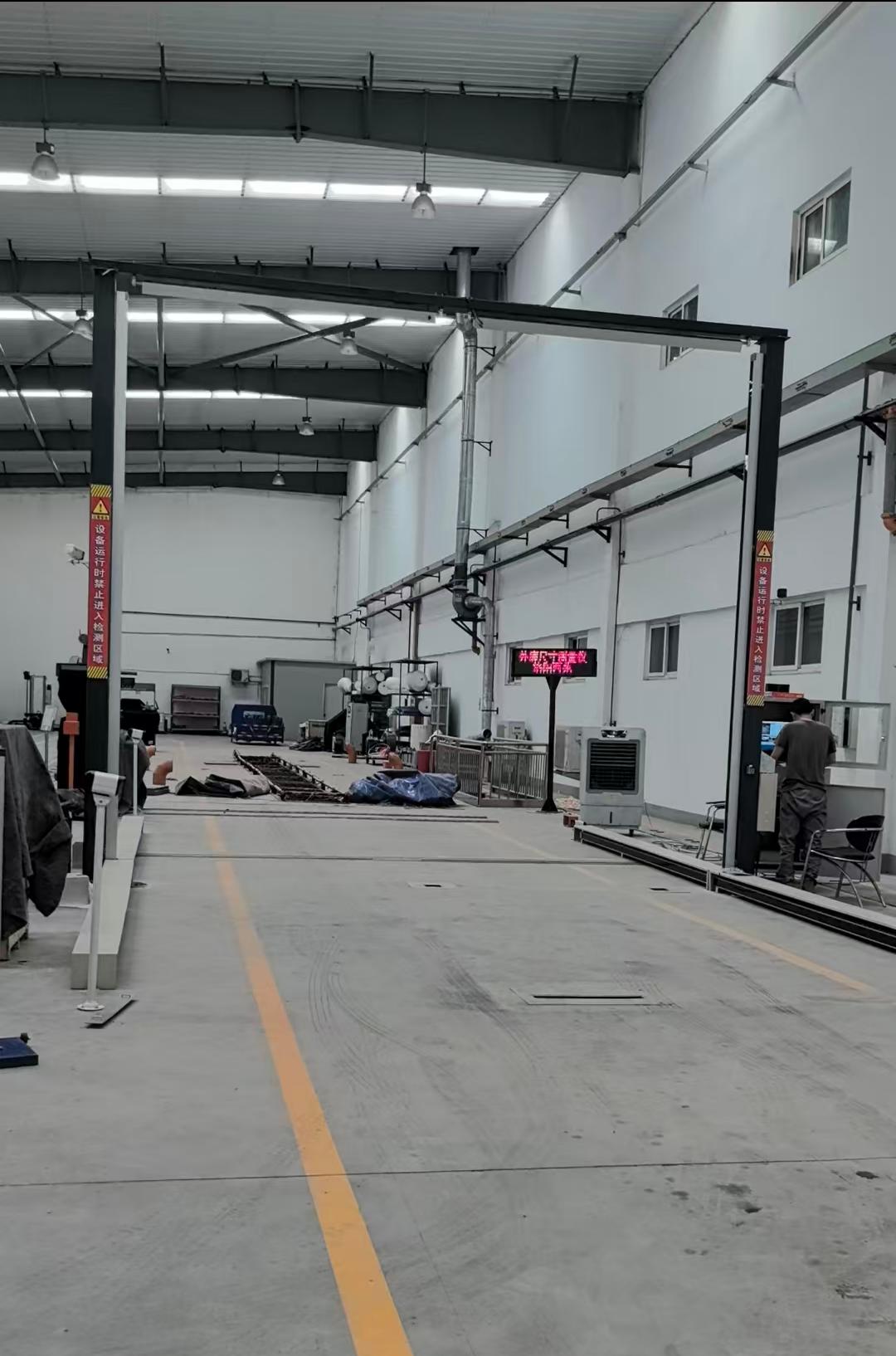

WKCL-30-1-HC0T拖拉机外廓尺寸自动测量仪是本公司最新研发的基于CAN总线的红外光幕式外廓尺寸测量系统，运用独特的结构及测量方法，在车辆不停车、低速通过(3～5km/h)的情况下，对车辆外廓进行动态扫描，车辆通过后30秒内输出车辆外廓尺寸测量结果。该仪器满足GB38900-2020《机动车安全技术检验项目和方法》、GA/T 1402-2017《机动车外廓尺寸自动测量装置》、GB1589-2016《道路车辆外轮廓尺寸、轴荷及质量限值》、JJF1749-2019《汽车外廓尺寸检测仪校准规范》及GB/T3871.2-2006《农业拖拉机 试验规程 第2部分 整机参数测量》等标准要求 ，是各种客货车辆、危化品运输车、各种工程车辆、挂车货厢长度、拖拉机等机动车辆进行全自动、非接触式测量外廓尺寸的必备仪器。
在此基础上，针对某些特殊用户的具体要求，新增了拖拉机称重、轮距、底盘最小离地间隙及离合器前端面至后驱动轮中心水平距离的测量。
1、仪器特点
1、仪器选用自主研发的高速测量光幕，采用高速通讯技术，将各测量单元测量数据传输至工控机，扫描频率快，测量精度高。
2、功能强大，测量车辆外廓尺寸的同时，还能够测量出车辆的轴距、半挂车销轴距，栏板高度（选配）。并具有牵引车、挂车自动分离功能，牵引车和挂车可同时测量，一次性测量出牵引车、半挂车各自的外廓尺寸。
3、安装方便，占用检测场地小，安检线内外均可安装。
4、独创的自动除尘装置，彻底解决了光幕式外廓仪安装在地面上的光幕容易被灰尘遮挡光敏元件、造成测量误差较大的问题。
5、采用独特算法，解决了国内同类产品因被测车辆车速不稳或中途停车导致车辆长度测量误差较大或无法完成测量的问题。
6、采用标准工业控制计算机作为系统主机，抗干扰能力强，性能稳定可靠。
7、配置超高亮LED灯牌，引导车辆进行测量，实时显示测量结果。
8、配置高清网络摄像机，对车辆测量过程关键节点进行拍照。
9、车辆外廓尺寸测量后，可与该车辆原始外廓尺寸数据自动进行比对和判定。
10、提供机动车安全性能检测线平台上传接口。
11、选配，采用高精度轴重试验台测量拖拉机前/后轴轴（轮）重。
12、选配，采用高精度激光测距仪及辅助升降机构测量前/后轮轮距。
13、选配，采用雷达动态扫描车辆底盘，测量底盘最小离地间隙。
14、选配，可测量离合器前端面至后驱动轮中心水平距离。
2、技术指标
1、测量项目：车辆长、宽、高，轴距，半挂车销轴距。（选配：轴（轮）重、轮距、底盘最小离地间隙、离合器前端面至后驱动轮中心水平距离）
2、测量范围(mm)：长度：2000～30000,宽度：1000～3600，高度：1000～4300
3、安装尺寸(mm)：长10000，宽5000，高5000
4、光幕扫描频率：≥100Hz
5、测量精度：
长度误差：±0.5%或±20mm；
宽度误差：±0.5%或±20mm；
高度误差：±0.5%或±20mm；
重复性测量误差：≤±0.5%；
轴重测量误差：≤±0.1%；
轮距测量误差：≤±0.5%或≤±5mm；
最小离地间隙误差：≤±0.5%或≤±5mm；
离合器前端面至后驱动轮中心水平距离误差：≤±0.5%或≤±20mm
6、分辨率：1mm或0.1kg(轴重)
7、光幕传感器技术参数：
工作电压：DC 12V±2V
检测距离：3～6M
工作温度：-20℃～60℃(用户无特殊要求)
或：-35℃～60℃ （用户特殊要求定制版）
存储温度：-30℃～80℃（用户无特殊要求）
或：-40℃～60℃ （用户特殊要求定制版）
湿度：≤95%（非凝结状态）
允许照射偏移角：±50 (用户无特殊要求)
或：±30 (用户特殊要求定制版)
抗光干扰：太阳光不能直射
8、工控机：
工作温度：-20℃～50℃
存储温度：-20℃～60℃
湿度：≤95%（非凝结状态）
9、控制盒：
工作温度：-15℃～60℃
存储温度：-25℃～75℃
湿度：≤85%（非凝结状态）
10、雷达扫描频率(底盘最小离地间隙)：＞600Hz
